ABUS Secvest - Verdrahtung mit Satel XD-2

Diese Anleitung beschreibt den Anschluss und die Konfiguration eines Satel-Melders (z. B. Wassermelder) an die Zentrale.
Neben der korrekten Verdrahtung werden auch die notwendigen Einstellungen in der Zentrale erläutert.
Alle kompatiblen Satel-Melder können über den Anschluss SNS betrieben werden, dabei ist auf die richtige DIP-Schalter-Konfiguration zu achten.

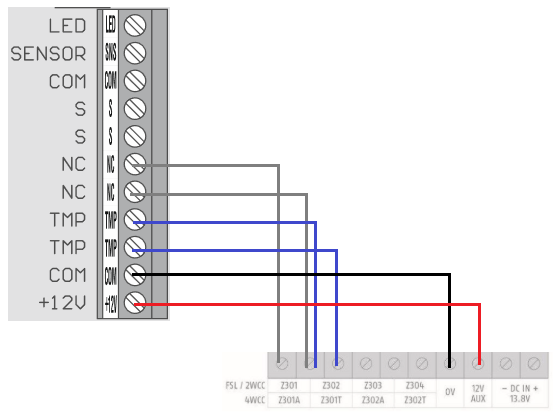

Verdrahtung:

• NC (Relaiskontakt vom Melder) → Z301 (freie Zone) an der Zentrale

• TMP (Sabotagekontakt) → Z302 (freie Zone) an der Zentrale

• COM (Masse) → 0V an der Zentrale

• +12V (Versorgung) → 12V AUX an der Zentrale





Hinweis:

• Am Anschluss SNS können alle kompatiblen Satel-Melder betrieben werden.

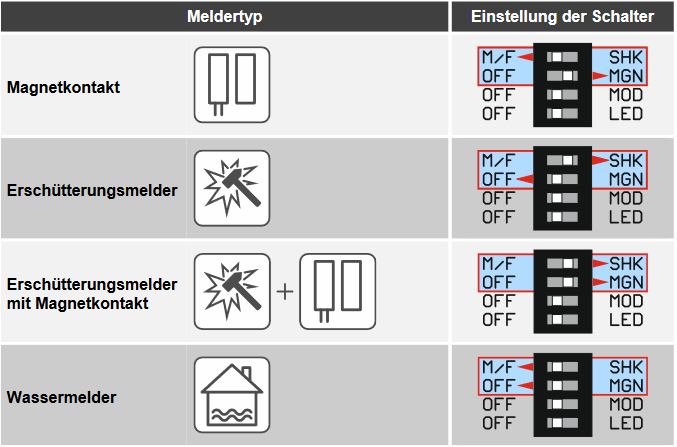

• Entsprechend müssen die DIP-Schalter am Melder auf den gewünschten Betriebsmodus eingestellt werden:



Einstellungen in der Zentrale:

• Drahtzonen-Art auf 2-Draht-CC setzen

• Draht-Zone 301 auf Normal Alarm/ Ein/Ausgang oder /Technik konfigurieren (je nach Anwendungsfall)

• Draht-Zone 302 auf Sabotage konfigurieren
